您的第一个模型

备注

在本教程中，我们参考了Gaphor的不同部分界面：Model Browser, Toolbox, Property Editor。

虽然名称应该不言自明，但您仍可查阅入门指南页面 获取更多信息。

启动Gaphor后，您即可使用_通用_模板创建新模型，初始图表将自动在图表区打开。

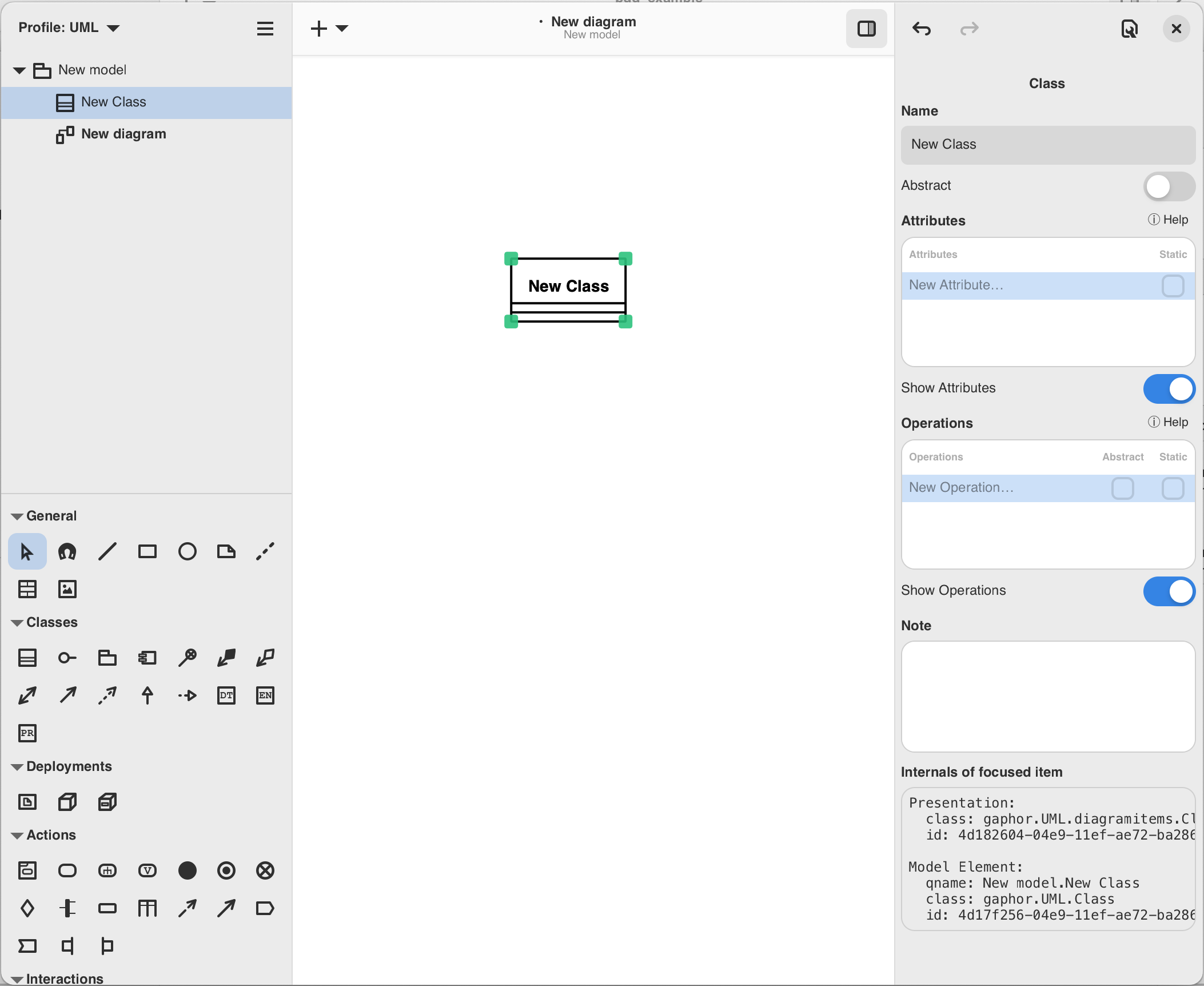

在工具箱中点击类（Class）元素图标()，在图表区域单击鼠标，此时将：在图表上创建新的类实例；在模型浏览器中添加对应的类元素；元素放置完成后，工具将自动切换回指针工具。

右侧的属性编辑器将显示新增类的详细信息，包括：名称（默认为_新建类_）、属性（Attributes）列表、操作（Operations）方法。备注字段可添加任意相关文本（该内容不会显示在图表中）。

向图中添加元素非常简单。

Gaphor 不会预设哪些元素应该放在图中。图就是图。UML 定义了各种不同类型的图，比如类图、组件图、活动图、序列图等，但 Gaphor 不会施加任何限制。

添加关系

添加另一个类（Class），将名称分别改为 Shape 和 Circle。我们要定义 Circle 是 Shape 的子类型。你可以通过以下方式操作：选中元素，在属性编辑器（Property Editor）中修改名称；或直接双击元素进行编辑。

选择泛化关系（Generalization）()。

将鼠标光标移动到 Shape 上，点击并按住鼠标，拖动连线端点至 Circle 上方后松开。此时 Shape 和 Circle 之间就建立了关联关系。您会看到连线两端显示为红色，表示已成功连接到对应的类。

（可选）您可以运行自动布局功能（( → 工具 → 自动布局）来对齐图中的元素。

创建新图表

要创建新图表，请使用模型浏览器。首先选择包含新图表的元素（当前，请选择_新建模型_），然后点击标题栏中的"新建图表"菜单 ()。

选择_新建通用图表_，系统将创建一张新图表。

现在将元素从模型浏览器拖拽至新图表中：首先拖入类 Shape 和 Circle，最后添加泛化关系，将其放置在两个类之间的任意位置，系统会自动在图表中建立该关联关系。

现在将类 Circle的名称修改为 Ellipse，然后查看另一个图表——该类的名称也已同步更新。

重要

图表中的元素只是底层模型元素的_表现形式_。您在模型浏览器中看到的才是模型本身。

当元素在所有图表中都不再存在任何_表现形式_时，模型中的对应元素将被自动移除。

Gaphor模型样例

SysML模型

要了解更复杂的模型如何在Gaphor中构建，请参考Gaphor精粹项目)——该项目实现了作为《SysML精粹》基础模型的DELL-SAT-77模型，而《SysML精粹》正是SysML语言的标准参考著作之一。
