ஒரேமாதிரிகள்

யுஎம்எல்லில், யுஎம்எல் மொழியின் பயன்பாட்டை புதிய களங்களுக்கு நீட்டிப்பதற்கான வழி ச்டீரியோடைப்கள். எடுத்துக்காட்டாக: SysML UML க்கான சுயவிவரமாகத் தொடங்கியது.

கஃபர் ச்டீரியோடைப்களையும் ஆதரிக்கிறது. உங்கள் குறிப்பிட்ட தேவைகளுக்கு ஏற்ப உங்கள் மாதிரிகளை மாற்றியமைப்பதற்கான வழி அவை *.

Gaphor இல் பயன்படுத்தப்படும் UML, SysML, RAAML மற்றும் பிற மாதிரிகள் - குறியீடு Gaphor மாதிரி கோப்புகளிலிருந்து உருவாக்கப்படுகிறது - தரவு மாதிரி குறியீட்டை உருவாக்கும் போது பயன்படுத்தப்படும் குறிப்பிட்ட தகவல்களை வழங்க ஒரே மாதிரியானவற்றைப் பயன்படுத்துங்கள்.

ஒரு ச்டீரியோடைப்பை உருவாக்க, யுஎம்எல் சுயவிவரம் செயலில் இருப்பதை உறுதிசெய்து கருவிப்பெட்டியின் * சுயவிவரம் * பகுதியைத் திறக்கவும். முதலில் உங்கள் வரைபடத்தில் * மெட்டாக்ளாச் * ஐச் சேர்க்கவும். அடுத்து ஒரு *ச்டீரியோடைப் *ஐச் சேர்த்து, இரண்டையும் *நீட்டிப்பு *உடன் இணைக்கவும். « மெட்டாக்ளாச் » ச்டீரியோடைப் * நீட்டிப்பு * வகுப்பு மற்றும் ச்டீரியோடைப் இரண்டையும் இணைக்கப்பட்டவுடன் மட்டுமே காண்பிக்கும்.

Note

மெட்டாக்ளாசில் உள்ள வர்க்கப் பெயர்கள் வகுப்பு, இடைமுகம், சொத்து, சங்கம் போன்ற யுஎம்எல் மாதிரியின் வர்க்கப் பெயராக இருக்க வேண்டும். அல்லது எல்லா உறுப்புகளிலும் ச்டீரியோடைப்பைப் பயன்படுத்த விரும்பினால் உறுப்பு கூட.

உங்கள் ச்டீரியோடைப் அறிவிப்பு இதுபோன்றதாகத் தோன்றலாம்:

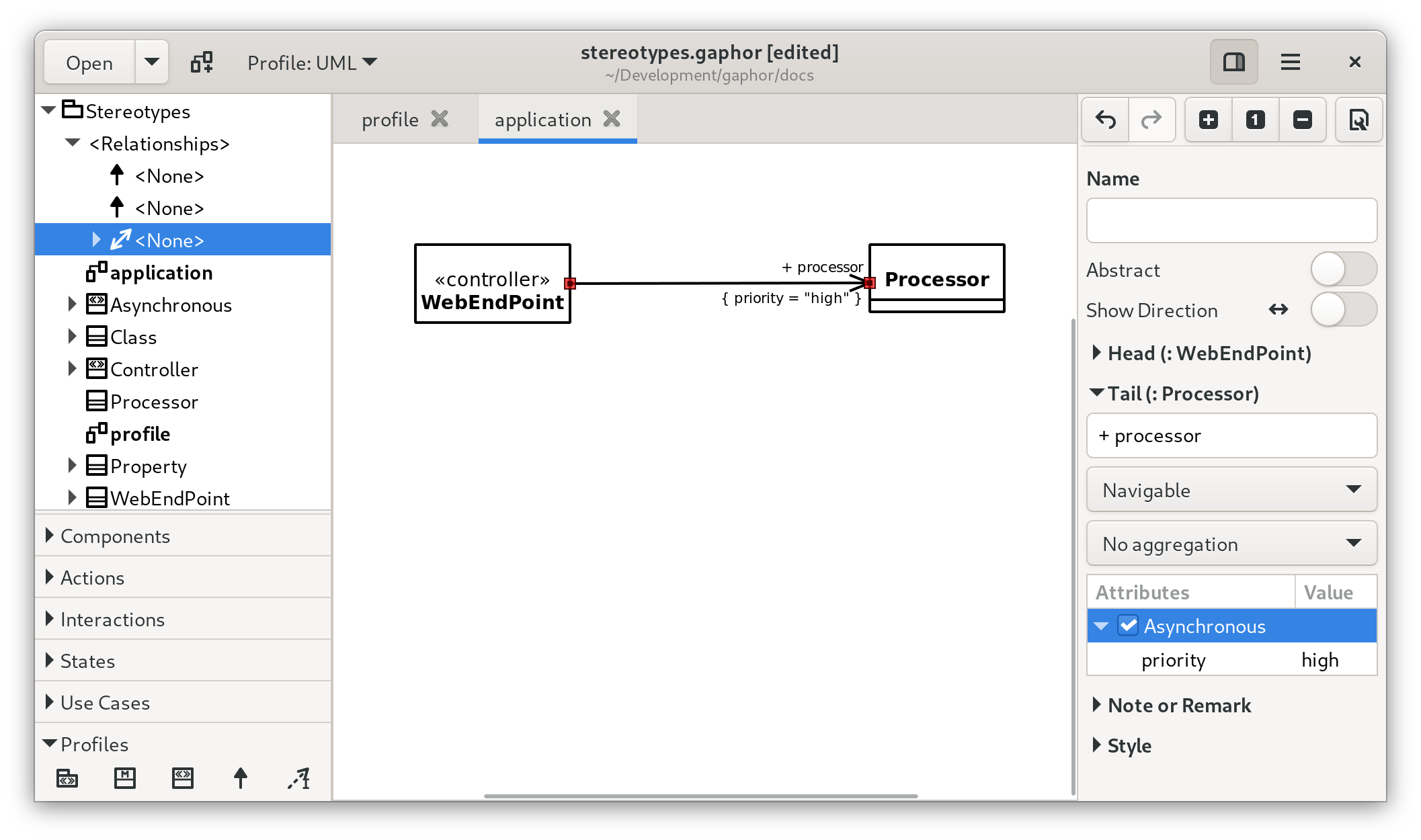

ஒத்திசைவற்ற ச்டீரியோடைப்பில் ஒரு சொத்து முன்னுரிமை உள்ளது. அசோசியேசன் எண்ட் போன்ற *சொத்து *க்கு ச்டீரியோடைப் பயன்படுத்தப்பட்டவுடன் இந்த சொத்து ஒரு மதிப்பை நிரூபிக்க முடியும்.

ஒரு மாதிரி உறுப்புக்கு ஒரு ச்டீரியோடைப் பயன்படுத்தும்போது, ஒரு * ச்டீரியோடைப் * பிரிவு எடிட்டரில் தோன்றும்.

சுயவிவரத்தை உருவாக்குதல்

SysML இல், உங்கள் தேவைகளுக்கு ஏற்ப மாதிரியை வடிவமைக்க ச்டீரியோடைப்களைப் பயன்படுத்தி சுயவிவரத்தை நீட்டிப்பது பெரும்பாலும் தேவைப்படுகிறது. எடுத்துக்காட்டாக, வாடிக்கையாளர் Vs கணினி தேவைகளை உருவாக்குதல்.

உங்கள் மாதிரியில் சுயவிவரத்தைச் சேர்க்க:

• சுயவிவரம் என்ற தொகுப்பை உருவாக்கவும், இடது கை நெடுவரிசையில் வலது சொடுக்கு செய்வதன் மூலம் இதைச் செய்யலாம்.

• மாடலிங் மொழியை யுஎம்எல் சுயவிவரத்திற்கு மாற்றவும் (இடது கை மெனுவின் மேல் கீழே)

• தொகுப்புக்குள் சுயவிவர வரைபடத்தை (பிஆர்எஃப்) உருவாக்கவும்

• வரைபடத்தில் சுயவிவர உறுப்பைச் சேர்க்கவும்

• சுயவிவரத்திற்குள் வரைபடத்தில் ஒரு மெட்டா-வகுப்பு உறுப்பைச் சேர்க்கவும்.

• சுயவிவரத்திற்குள் வரைபடத்தில் ஒரு ச்டீரியோடைப் உறுப்பைச் சேர்க்கவும்.

• நீட்டிப்பு உறவோடு மெட்டா-வகுப்பு மற்றும் ச்டீரியோடைப்பை இணைக்கவும். தலை வகுப்போடு இணைக்கப்பட வேண்டும். நீட்டிப்பு இணைக்கப்பட்டவுடன், வகுப்பிற்கு ஒரு ச்டீரியோடைப் metaclass ஒதுக்கப்படும்.

வரைபடத்தில் வைக்கப்பட்டுள்ள மெட்டா-வகுப்பு மற்றும் ச்டீரியோடைப் மூலம்:

• மெட்டா-கிளாசை இருமுறை சொடுக்கு செய்து, உங்கள் ச்டீரியோடைப்பை உருவாக்க விரும்பும் அடிப்படை உறுப்புக்குப் பிறகு பெயரிடுங்கள்.

• வலது புறத்தில் உள்ள சொத்து எடிட்டரில் கீழ்தோன்றும் மெனுவிலிருந்து அடிப்படை உறுப்பைத் தேர்ந்தெடுக்கவும். இந்த வழக்கில் யுஎம்எல் கூறுகளை மட்டுமே அடிப்படை கூறுகளாகப் பயன்படுத்த முடியும்.

ச்டைலிங் ச்டீரியோடைப்கள்

ச்டீரியோடைப்களுக்கு ச்டைலிங் பயன்படுத்தலாம். எடுத்துக்காட்டாக இங்கே அடிப்படை உறுப்பு தேவை ஒரு ச்டீரியோடைப் கணினி தேவை உள்ளது

/*Add style to Requirement element*/
requirement{
    background-color: #C5E7E7;
    text-color: #2A2A2A;
}
/*Update Requirement styling for the System stereotype*/
requirement[appliedStereotype.classifier.name=system]{
    background-color: #D5F7E7;
    text-color: #2A2A2A;
}

Style Sheets has more detail on how சிஎச்எச் works in Gaphor
