கஃபருடன் தொடங்கவும்

காஃபர் ஒரு வரைபட எடிட்டரை விட அதிகம்: இது ஒரு மாடலிங் சூழல். நுண்மென் விசியோ மற்றும் டிரா.யோ போன்ற எளிய வரைபட ஆசிரியர்கள் படங்களை உருவாக்க உங்களை அனுமதிக்கும் இடத்தில், நீங்கள் மாதிரியில் சேர்க்கும் கூறுகளை கேஃபர் உண்மையில் கண்காணிக்கிறது. நீங்கள் உருவாக்கும் அமைப்பின் வெவ்வேறு அம்சங்களைக் கண்காணிக்கவும் காட்சிப்படுத்தவும் வரைபடங்களை உருவாக்கலாம்.

போதுமான பேச்சு, தொடங்குவோம்.

Kaphor வலைத்தளம் இல் Kaphor க்கான நிறுவிகளை நீங்கள் காணலாம். லினக்ச் (பிளாட்பாக்), சாளரங்கள் மற்றும் மேகோச் ஆகியவற்றில் கஃபர் நிறுவப்படலாம்.

காஃபர் தொடங்கப்பட்டதும், அது உங்களுக்கு வரவேற்கத்தக்க திரையை வழங்குகிறது. இது முன்னர் திறந்த மாதிரிகள் மற்றும் மாதிரி வார்ப்புருக்கள் ஆகியவற்றைக் காட்டுகிறது.

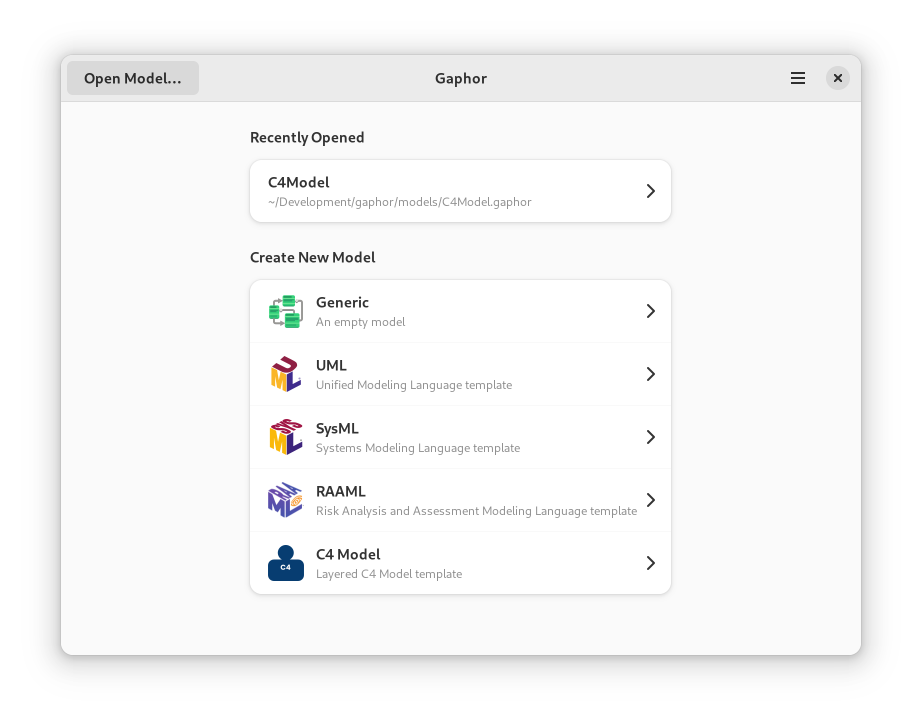

! சமீபத்தில் திறந்த மாதிரிகள் மற்றும் மாதிரி வார்ப்புருக்களைக் காட்டும் கஃபரின் வரவேற்பு திரை.

தொடங்க ஒரு வார்ப்புருவைத் தேர்ந்தெடுக்கலாம்.

• ** பொதுவான: ** தொடங்குவதற்கு ஒரு வெற்று மாதிரி

• ** யுஎம்எல்: ** ஒரு மென்பொருள் அமைப்பை மாடலிங் செய்வதற்கானஒருங்கிணைந்த மாடலிங் மொழிக்கான வார்ப்புரு

• SysML: சிச்டம்ச் மாடலிங் மொழிக்கான ஒரு வார்ப்புரு*பரந்த அளவிலான அமைப்புகள் மற்றும் அமைப்புகளின் அமைப்புகளை மாடலிங் செய்வதற்கு

• ** RAAML: ** பாதுகாப்பு மற்றும் நம்பகத்தன்மை பகுப்பாய்விற்கான*இடர் பகுப்பாய்வு மற்றும் மதிப்பீட்டு மாடலிங் மொழிக்கான ஒரு வார்ப்புரு

• ** சி 4 மாடல்: **சூழல், கொள்கலன்கள், கூறுகள் மற்றும் குறியீட்டிற்கான ஒரு வார்ப்புருஇது மென்பொருள் கட்டமைப்பின் ஒல்லியான மாடலிங்

மாதிரி இடைமுகம் ஏற்றப்பட்டவுடன் நீங்கள் மாடலிங் இடைமுகத்தைக் காண்பீர்கள்.

மாதிரி இடைமுகம் ஏற்றப்பட்டவுடன் நீங்கள் மாடலிங் இடைமுகத்தைக் காண்பீர்கள்.

காஃபர் இடைமுகத்தின் தளவமைப்பு நான்கு பிரிவுகளாக பிரிக்கப்பட்டுள்ளது, அதாவது:

1. மாதிரி உலாவி

2. வரைபடம் உறுப்பு கருவிப்பெட்டி

3. வரைபடங்கள்

4. சொத்து ஆசிரியர்

ஒவ்வொரு பிரிவுக்கும் அதன் சொந்த குறிப்பிட்ட செயல்பாடு உள்ளது.

மாதிரி உலாவி

இடைமுகத்தின் மாதிரி உலாவி பிரிவு உங்கள் மாதிரியின் படிநிலை காட்சியைக் காட்டுகிறது. நீங்கள் உருவாக்கும் ஒவ்வொரு மாதிரி உறுப்பு மாதிரி உலாவியில் செருகப்படும். இந்த பார்வை உங்கள் மாதிரியின் வெவ்வேறு கூறுகளை விரிவுபடுத்தி உடைக்கக்கூடிய ஒரு மரமாக செயல்படுகிறது. உங்கள் மாதிரியின் கூறுகளை ஒரு எலெக்ட்ரைட் கண்ணோட்டத்தில் பார்க்க இது ஒரு எளிதான வழியை வழங்குகிறது. அதாவது, கையில் இருக்கும் பணிக்கு பொருத்தமற்ற அந்த மாதிரி கூறுகளை நீங்கள் உடைக்கலாம்.

மேலே உள்ள படத்தில், மாதிரி உலாவியில் இரண்டு கூறுகள் இருப்பதை நீங்கள் காண்பீர்கள். ரூட் உறுப்பு, _ நியூ மாடல்_ ஒரு தொகுப்பு. கீழ்நோக்கி சுட்டிக்காட்டும் _ நியூ மாடல்_ க்கு அருகிலுள்ள சிறிய அம்புக்குறியைக் கவனியுங்கள். உறுப்பு விரிவாக்கப்படுவதை இது குறிக்கிறது. _ நியூ மாடல்_ தொடர்பாக இரண்டு துணை கூறுகள் சற்று உள்தள்ளப்பட்டுள்ளன என்பதையும் நீங்கள் கவனிப்பீர்கள். Main உறுப்பு ஒரு வரைபடம்.

மாதிரி உலாவி பார்வையில், சூழல் மெனுவைப் பெற மாதிரி கூறுகளை வலது சொடுக்கு செய்யலாம். இந்த சூழல் பட்டியல் எந்த வரைபட மாதிரி கூறுகள் காண்பிக்கப்படுகின்றன என்பதைக் கண்டறியவும், புதிய வரைபடங்கள் மற்றும் தொகுப்புகளைச் சேர்க்கவும், ஒரு உறுப்பை நீக்கவும் உங்களை அனுமதிக்கிறது.

ஒரு வரைபட உறுப்பில் இருமுறை சொடுக்கு செய்வது வரைபடப் பிரிவில் காண்பிக்கப்படும். வகுப்புகள் மற்றும் தொகுப்புகள் போன்ற கூறுகள் வரைபடங்களில் மரக் காட்சியில் இருந்து இழுக்கப்படலாம்.

கருவிப்பெட்டி

ஒரு வரைபடத்தில் புதிய உருப்படிகளைச் சேர்க்க கருவிப்பெட்டி பயன்படுத்தப்படுகிறது. அதைக் சொடுக்கு செய்வதன் மூலம் நீங்கள் சேர்க்க விரும்பும் உறுப்பைத் தேர்ந்தெடுக்கவும். நீங்கள் வரைபடத்தில் சொடுக்கு செய்யும் போது, தேர்ந்தெடுக்கப்பட்ட உறுப்பு உருவாக்கப்படுகிறது. அம்பு மீண்டும் தேர்ந்தெடுக்கப்படுகிறது, எனவே உறுப்பு கையாளப்படலாம்.

வெறுமனே இடது-கிளிக் செய்வதன் மூலம் கருவிகளைத் தேர்ந்தெடுக்கலாம். இயல்பாக, ஒவ்வொரு உருப்படி வேலைவாய்ப்புக்கும் பிறகு சுட்டிக்காட்டி கருவி தேர்ந்தெடுக்கப்படுகிறது. விருப்பத்தேர்வுகள் சாளரத்தில் "மீட்டமைப்பு கருவி" விருப்பத்தை முடக்குவதன் மூலம் இதை மாற்றலாம். விசைப்பலகை குறுக்குவழிகள் மூலமாகவும் கருவிகளைத் தேர்ந்தெடுக்கலாம். விசைப்பலகை குறுக்குவழியை கருவிப்பெட்டியில் உள்ள கருவி பொத்தானை நகர்த்துவதன் மூலம் உதவிக்குறிப்பாக காட்ட முடியும். இறுதியாக, கருவிப்பெட்டியில் இருந்து வரைபடத்தில் கூறுகளை இழுக்கவும் முடியும்.

வரைபடங்கள்

வரைபடப் பிரிவில் மாதிரியின் வரைபடங்கள் உள்ளன மற்றும் இடைமுகம் இல் அதிக இடத்தை எடுத்துக்கொள்கின்றன, ஏனென்றால் பெரும்பாலான மாடலிங் செய்யப்படும் இடமாகும். வரைபடங்கள் வரைபடத்தில் வைக்கப்பட்டுள்ள உருப்படிகளைக் கொண்டுள்ளன. இரண்டு முக்கிய வகை உருப்படிகள் உள்ளன:

1. கூறுகள்

2. உறவுகள்

பல வரைபடங்கள் ஒரே நேரத்தில் திறக்கப்படலாம்: அவை தாவல்களில் காட்டப்பட்டுள்ளன. கட்டுப்பாடு+w அல்லது வரைபட தாவலில் ஃச் இல் இடது சொடுக்கு செய்வதன் மூலம் தாவல்களை மூடலாம்.

கூறுகள்

கூறுகள் என்பது நீங்கள் ஒரு வரைபடத்தில் சேர்க்கும் வடிவங்கள், மற்றும் உறவுகளுடன் சேர்ந்து, ஒரு மாதிரியை உருவாக்க உங்களை அனுமதிக்கிறது.

வரைபடத்தில் ஒரு உறுப்பை அளவை மாற்ற, அதைத் தேர்ந்தெடுப்பதற்கு உறுப்பில் இடது சொடுக்கு செய்து, ஒவ்வொரு மூலையிலும் தோன்றும் மறுஅளவிடுதல் கைப்பிடிகளை இழுக்கவும்.

வரைபடத்தில் ஒரு உறுப்பை நகர்த்த, இடது சுட்டி பொத்தானை அழுத்தி வைத்திருப்பதன் மூலமும், பொத்தானை வெளியிடுவதற்கு முன்பு சுட்டியை நகர்த்துவதன் மூலமும் நீங்கள் வைக்க விரும்பும் உறுப்பை இழுக்கவும்.

உறவுகள்

உறவுகள் என்பது வரைபடத்தில் உள்ள கூறுகளுக்கு இடையில் உறவுகளை உருவாக்கும் வரி போன்ற உருப்படிகள். ஒரு உறவின் ஒவ்வொரு முனையும் இரண்டு மாநிலங்களில் ஒன்றில் உள்ளது:

1. ஒரு உறுப்புடன் இணைக்கப்பட்டுள்ளது மற்றும் கைப்பிடி சிவப்பு நிறமாக மாறும்

2. ஒரு உறுப்பிலிருந்து துண்டிக்கப்பட்டு கைப்பிடி பச்சை நிறமாக மாறும்

ஒரு உறவின் இரு முனைகளும் துண்டிக்கப்பட்டால், இடது சொடுக்கு செய்து அதை இழுப்பதன் மூலம் உறவை நகர்த்தலாம்.

ஒரு உறவில் ஒரு புதிய பகுதியை அதைத் தேர்ந்தெடுப்பதற்கான உறவில் இடது-கிளிக் செய்வதன் மூலமும், உங்கள் சுட்டியை அதன் மேல் வட்டமிடுவதன் மூலமும் சேர்க்கலாம். ஒரு பச்சை கைப்பிடி இருக்கும் வரி பிரிவுகளின் நடுவில் தோன்றும். மற்றொரு பகுதியைச் சேர்க்க கைப்பிடியை இழுக்கவும். எடுத்துக்காட்டாக, நீங்கள் முதலில் ஒரு புதிய உறவை உருவாக்கும்போது, அதற்கு ஒரே ஒரு பிரிவு மட்டுமே இருக்கும். நீங்கள் பிரிவு கைப்பிடியை இழுத்தால், இப்போது கைப்பிடி இருந்த இரண்டு பிரிவுகளின் முழங்காலுடன் இரண்டு பிரிவுகளைக் கொண்டிருக்கும்.

நகலெடுத்து ஒட்டவும்

முன்பு கூறியது போல், காஃபர் ஒரு மாடலிங் சூழல். இதன் பொருள் ஒரு வரைபடத்தில் உள்ள ஒவ்வொரு item மாதிரி உலாவியில் காணப்படும் _ மாதிரி உறுப்பு_ ஆல் ஆதரிக்கப்படுகிறது. இதன் பொருள் வெவ்வேறு வரைபடங்களில் ஒரே _ மாதிரி உறுப்பு_ ஐ நீங்கள் காட்டலாம்.

• கட்டுப்பாடு+வி விளக்கக்காட்சி உறுப்பை ஒட்டுவதற்கு பயன்படுத்தப்படுகிறது.

• கட்டுப்பாடு+சிப்ட்+வி ஒரு புதிய மாதிரி உறுப்புடன் புதிய விளக்கக்காட்சியை வழங்க பயன்படுகிறது.

Important

கட்டுப்பாடு+வி "ஆழமற்ற" ஒட்டு செய்கிறது. கட்டுப்பாடு +உயர்த்து+வி "ஆழமான" ஒட்டு செய்கிறது.

செயல்தவிர் மற்றும் மீண்டும்

ஒரு மாற்றத்தை செயல்தவிர்க்க கட்டுப்பாடு+சட் அல்லது சொத்து எடிட்டரின் மேற்புறத்தில் பின்புற அம்புக்குறியில் இடது சொடுக்கு செய்யவும். ஒரு மாற்றத்தை மீண்டும் செய்ய, கட்டுப்பாடு +சிப்ட்+சட் ஐ அழுத்தவும் அல்லது சொத்து எடிட்டரின் மேற்புறத்தில் முன்னோக்கி அம்புக்குறியை அழுத்தவும்.

சொத்து ஆசிரியர்

சொத்து எடிட்டர் வரைபடங்களின் வலது பக்கத்தில் உள்ளது. வரைபடத்தில் எந்த பொருளும் தேர்ந்தெடுக்கப்படாதபோது, இது சில உதவிக்குறிப்புகள் மற்றும் தந்திரங்களை உங்களுக்குக் காட்டுகிறது. வரைபடத்தில் ஒரு உருப்படி தேர்ந்தெடுக்கப்படும்போது, அதில் பெயர், பண்புக்கூறுகள் மற்றும் ச்டீரியோடைப்கள் போன்ற உருப்படி விவரங்கள் உள்ளன. இது F9 மற்றும் தி! [சொத்து எடிட்டரைக் காண்பிப்பதற்கும் மறைப்பதற்கும் படவுரு.

காட்டப்பட்டுள்ள பண்புகள் தேர்ந்தெடுக்கப்பட்ட உருப்படியைப் பொறுத்தது.

மாதிரி விருப்பத்தேர்வுகள்

சொத்து எடிட்டரில் மாதிரி விருப்பங்களும் உள்ளன: மாதிரி குறிப்பிட்ட உள்ளமைவுக்கான குறடு ஐகானுடன் ஆவணத்தைக் சொடுக்கு செய்க.](images/document-properties-symbolic.svg) பொத்தானை.

கருவியைத் தானாக மீட்டமை

இயல்பாக, கருவிப்பெட்டியில் இருந்து ஒரு உறுப்பு வைக்கப்பட்ட பிறகு சுட்டிக்காட்டி கருவி தேர்ந்தெடுக்கப்படுகிறது. இந்த விருப்பம் முடக்கப்பட்டால், கருவிப்பெட்டியில் மற்றொரு உறுப்பு தேர்ந்தெடுக்கப்படும் வரை வரைபடத்தில் சொடுக்கு செய்வதன் மூலம் அதே வகை உறுப்பு வைக்கப்படும்.

பயன்படுத்தப்படாத கூறுகளை அகற்றவும்

இயல்பாக, மாதிரியில் எந்த வரைபடத்தின் பகுதியாக இல்லாத கூறுகள் அகற்றப்படும். இந்த விருப்பம் அணைக்கப்பட்டால், கூறுகள் மாதிரியில் இருக்கும் மற்றும் மாதிரி உலாவியில் காணப்படலாம்.

வரைபட மொழி

வரைபட மொழி மாற்றியமைத்தல் ஏற்றப்பட்ட மாதிரிக்கு மட்டுமே பொருந்தும் மற்றும் அது வரைபடத்தில் எவ்வாறு காட்டப்பட்டுள்ளது. வரைபட மொழி அமைப்பு மாதிரியின் ஒரு பகுதியாக சேமிக்கப்படுகிறது மற்றும் ஆங்கிலத்திற்கு இயல்புநிலை.

கஃபோரின் இடைமுகம் மொழி இயக்க முறைமையால் கட்டுப்படுத்தப்படுகிறது.

Note

லினக்ச், சாளரங்கள் மற்றும் மேகோச் ஆகியவற்றில் LANG சுற்றுச்சூழல் மாறியை கஃபர் கருதுகிறார்.

சாளரங்கள் மற்றும் மேகோசில் இது இயக்க முறைமையின் மொழி அமைப்புகளிலிருந்து வேறு மொழிக்கு சுயாதீனமாக அமைக்கப்படலாம்.

பாணி தாள்

பாணி தாள் வரைபடங்கள் மற்றும் மாதிரி கூறுகளின் காட்சி தோற்றத்தை மாற்ற அனுமதிக்கிறது.
