உங்கள் முதல் மாதிரி

Note

இந்த டுடோரியலில் நாங்கள் காஃபர் இடைமுகத்தின் வெவ்வேறு பகுதிகளைக் குறிப்பிடுகிறோம்: Model Browser, கருவிப்பெட்டி, Property Editor.

பெயர்கள் தங்களைத் தாங்களே பேச வேண்டும் என்றாலும், மேலும் தகவலுக்கு தொடங்குதல் பக்கத்தைப் பார்க்கலாம்.

கஃபர் தொடங்கப்பட்டதும், நீங்கள் செனெரிக் வார்ப்புருவுடன் ஒரு புதிய மாதிரியைத் தொடங்கலாம். ஆரம்ப வரைபடம் ஏற்கனவே வரைபடப் பிரிவில் திறக்கப்பட்டுள்ளது.

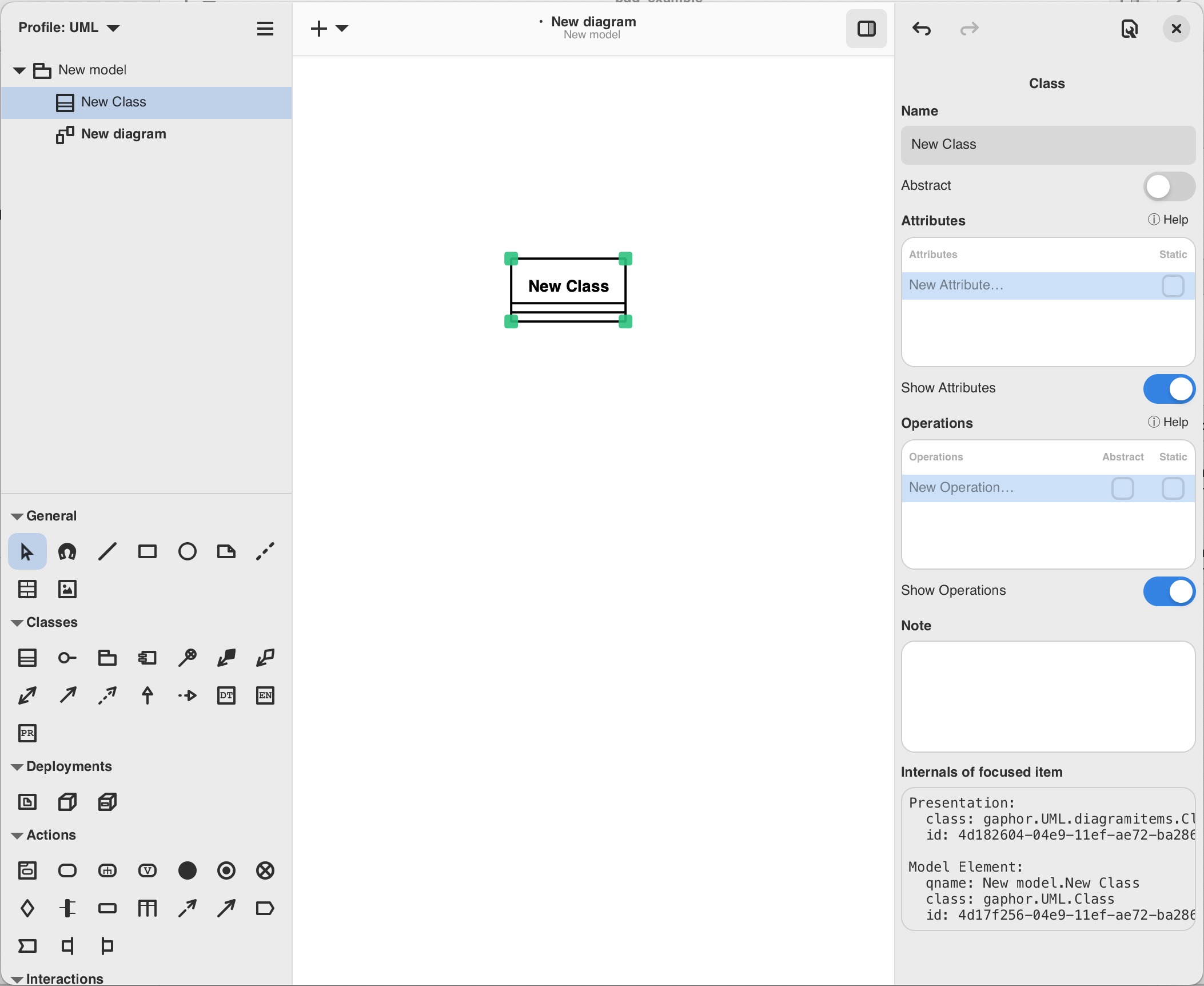

கருவிப்பெட்டியில் உள்ள ஐகானைக் சொடுக்கு செய்து வரைபடத்தில் சொடுக்கு செய்வதன் மூலம் ஒரு வகுப்பு () இது வரைபடத்தில் ஒரு புதிய வகுப்பு உருப்படி நிகழ்வை வைக்கும் மற்றும் மாதிரியில் ஒரு புதிய வகுப்பை சேர்க்கும் - இது மாதிரி உலாவியில் காண்பிக்கப்படும். வரைபடத்தில் உறுப்பு வைக்கப்பட்ட பிறகு தேர்ந்தெடுக்கப்பட்ட கருவி சுட்டிக்காட்டி கருவிக்கு தன்னை மீட்டமைக்கும்.

வலது பக்கத்தில் உள்ள சொத்து எடிட்டர் புதிதாக சேர்க்கப்பட்ட வகுப்பு, அதாவது அதன் பெயர் (new வகுப்பு), பண்புக்கூறுகள் மற்றும் செயல்பாடுகள் (முறைகள்) போன்ற விவரங்களைக் காண்பிக்கும். குறிப்பு புலத்தில் நீங்கள் உறுப்புடன் இணைக்க விரும்பும் எந்த உரையையும் கொண்டிருக்கலாம், (இது ஒரு வரைபடத்தில் காட்டப்படாது).

ஒரு வரைபடத்தில் கூறுகளைச் சேர்ப்பது எளிது.

எந்த கூறுகளை ஒரு வரைபடத்தில் வைக்க வேண்டும் என்பது குறித்து எந்தவொரு அனுமானங்களையும் கஃபர் செய்யவில்லை. ஒரு வரைபடம் ஒரு வரைபடம். வகுப்பு வரைபடங்கள், கூறு வரைபடங்கள், செயல் வரைபடங்கள், வரிசை வரைபடங்கள் போன்ற அனைத்து வகையான வரைபடங்களையும் யுஎம்எல் வரையறுக்கிறது. ஆனால் காஃபர் எந்த கட்டுப்பாடுகளையும் வைக்கவில்லை.

உறவுகளைச் சேர்ப்பது

மற்றொரு வகுப்பு சேர்க்கவும். பெயர்களை வடிவம் மற்றும் வட்டம் என மாற்றவும். வட்டம் என்பது வடிவத்தின் துணை வகை என்பதை வரையறுப்போம். ஒன்றைத் தேர்ந்தெடுத்து பெயரை சொத்து எடிட்டரில் மாற்றுவதன் மூலமோ அல்லது உறுப்பை இருமுறை சொடுக்கு செய்வதன் மூலமோ இதைச் செய்யலாம்.

பொதுமைப்படுத்தல் என்பதைத் தேர்ந்தெடுக்கவும் ().

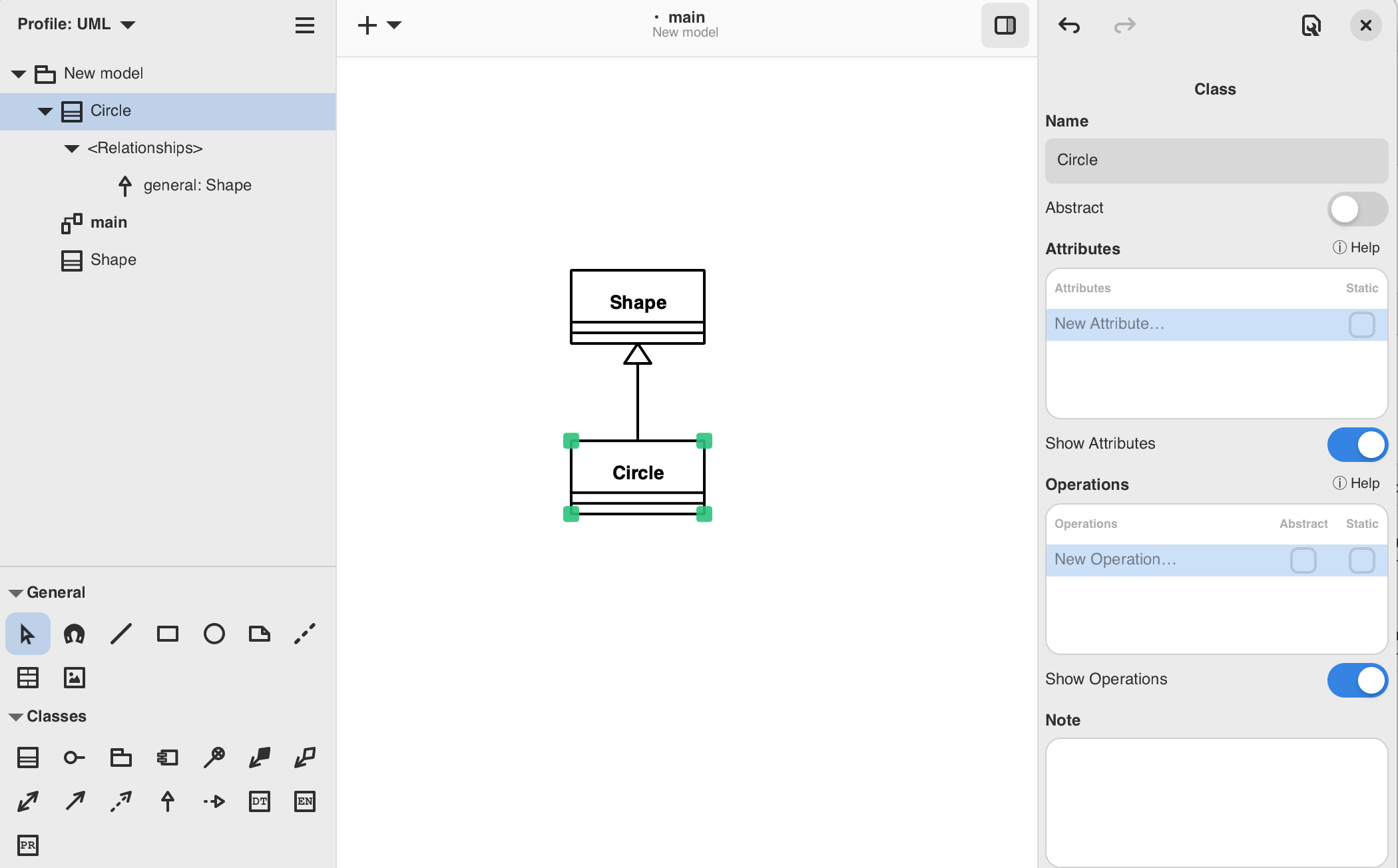

மவுச் கர்சரை வடிவம் மீது நகர்த்தவும். சொடுக்கு செய்து, பிடி மற்றும் வரி முடிவை வட்டம் மீது இழுக்கவும். சுட்டி பொத்தானை விடுவிக்கவும், வடிவம் மற்றும் வட்டம் இடையே உங்கள் உறவை நீங்கள் கொண்டிருக்க வேண்டும். உறவின் இரு முனைகளும் சிவப்பு நிறத்தை நீங்கள் காணலாம், அவை அவற்றின் வகுப்போடு இணைக்கப்பட்டுள்ளன என்பதைக் குறிக்கிறது.

விருப்பமாக நீங்கள் வரைபடத்தில் உள்ள உறுப்புகளை சீரமைக்க ஆட்டோ-லேஅவுட்டை ( → கருவிகள் → ஆட்டோ தளவமைப்பு) இயக்கலாம்.

புதிய வரைபடங்களை உருவாக்குதல்

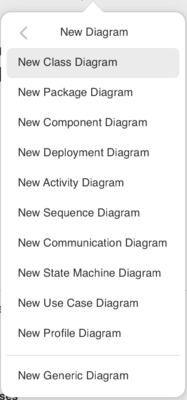

புதிய வரைபடத்தை உருவாக்க, மாதிரி உலாவியைப் பயன்படுத்தவும். புதிய வரைபடத்தைக் கொண்டிருக்க வேண்டிய உறுப்பைத் தேர்ந்தெடுக்கவும். இப்போதைக்கு, _ நியூ மாடல்_ என்பதைத் தேர்ந்தெடுக்கவும். தலைப்பு பட்டியில் புதிய வரைபட மெனுவைக் சொடுக்கு செய்க (! [புதிய வரைபட பாப்அப் மெனுவின் அடையாளம்.

_ புதிய பொதுவான வரைபடம்_ மற்றும் புதிய வரைபடம் உருவாக்கப்பட்டது.

இப்போது மாதிரி உலாவியில் இருந்து உறுப்புகளை புதிய வரைபடத்தில் இழுக்கவும். முதலில் வகுப்புகள் வடிவம் மற்றும் வட்டம். கடைசியாக பொதுமைப்படுத்தலைச் சேர்க்கவும். இரண்டு வகுப்புகளுக்கு இடையில் எங்காவது அதை விடுங்கள். உறவு வரைபடத்திற்கு உருவாக்கப்படும்.

இப்போது வகுப்பு வட்டம் பெயரை எலிப்ச் ஆக மாற்றவும். மற்ற வரைபடத்தை சரிபார்க்கவும். பெயர் அங்கேயும் மாற்றப்பட்டுள்ளது.

Important

ஒரு வரைபடத்தில் உள்ள கூறுகள் அடிப்படை மாதிரியில் உள்ள உறுப்புகளின் _ மறுபரிசீலனை_ மட்டுமே. மாதிரி உலாவியில் நீங்கள் காணும் மாதிரி.

எந்தவொரு வரைபடத்திலும் அதிக பிரதிநிதித்துவங்கள் இல்லாதபோது மாதிரியில் உள்ள கூறுகள் தானாகவே அகற்றப்படும்.

கஃபர் மாதிரிகளின் எடுத்துக்காட்டுகள்

SysML மாதிரிகள்

கஃபரில் ஒரு பெரிய மாதிரி எவ்வாறு ஒன்றாக வருகிறது என்பதைப் பார்க்க கஃபர் வடிகட்டப்பட்ட இது SysML மொழிக்கான நிலையான குறிப்புகளில் ஒன்றான SysML வடிகட்டப்பட்ட க்கு அடிப்படையாகப் பயன்படுத்தப்படும் DELL-SAT-77 மாதிரியைச் செயல்படுத்துகிறது.
